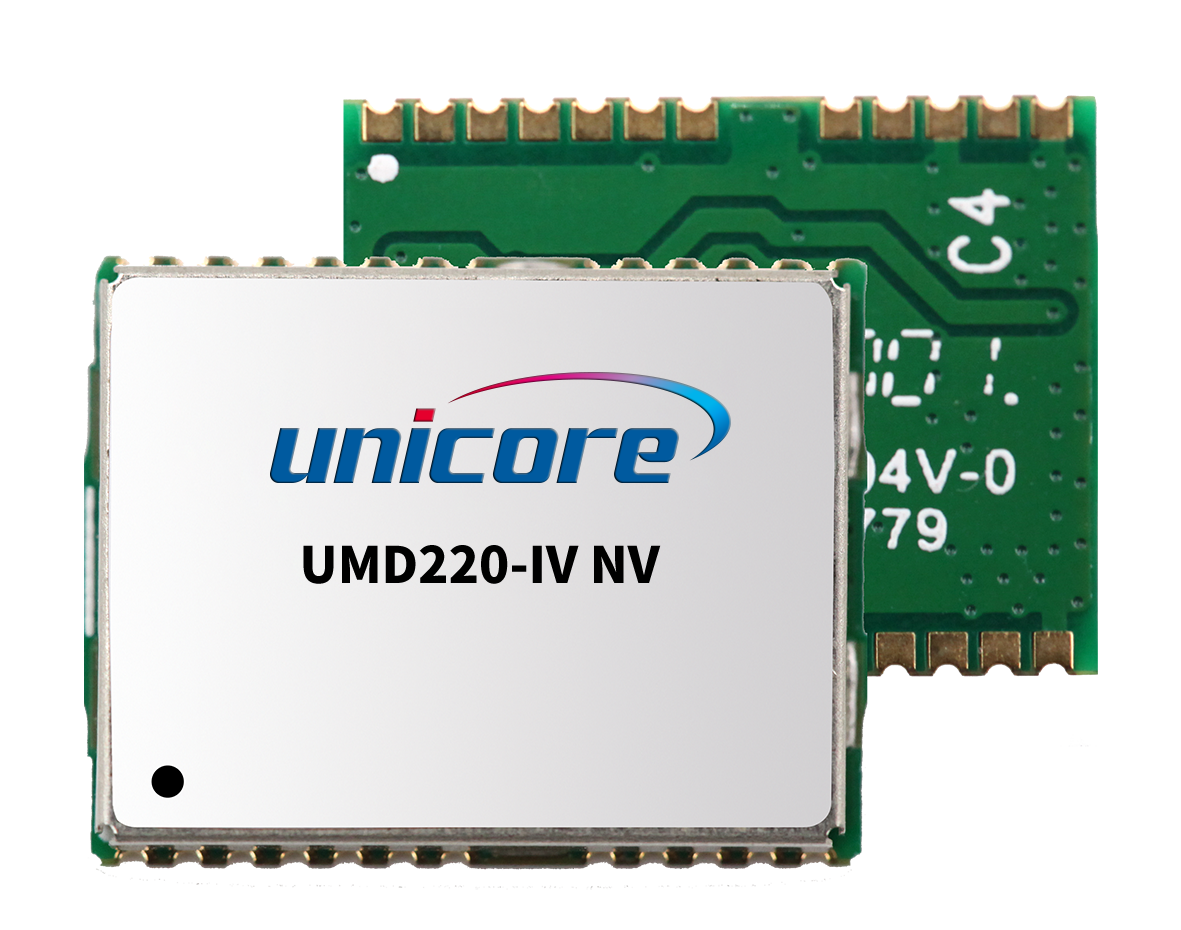

U和芯星通 UMD220-IV NV 單北斗導航定位模塊，基于完全自主知識產權的單北斗、低功耗、高性能 SoC 芯片?UFirebirdR 設計，支持 BDS B1 獨立定位，支持 AGNSS（輔助定位）功能，在聯網情況下通過輔助數據服務提高定位速度。UMD220-IV NV 外形尺寸緊湊，采用 SMT 焊盤，支持標準取放及回流焊接全自動化集成，尤其適用于低成本、低功耗領域。
供貨信息
UMD220-IV N系列可按500片的倍數供貨。
通道 | 64 通道，基于 UFirebird | ||||
信號 1 | BDS B1 | ||||
首次定位時間 (TTFF)2 | 冷啟動 < 32 s | ||||
熱啟動 < 1 s | |||||
| 重捕獲 < 1 s | |||||
A-GNSS < 4 s | |||||
定位精度(CEP)3 | 平面：2.0 m | ||||
高程：3.5 m | |||||
速度精度 (RMS)3 | 0.1 m/s (GNSS) | ||||
| 1PPS | 20 ns | ||||
靈敏度 | 跟蹤 -159dBm | ||||
冷啟動 -144dBm | |||||
| 熱啟動 -150dBm | |||||
重捕獲 -156dBm | |||||
| 數據更新率 | 1 Hz | ||||
| 數據格式 | NMEA 0183（兼容北斗）, Unicore | ||||
| 尺寸 | 12.2 × 16.0 × 2.4 mm |
| 重量 | 0.8 g |
| 封裝 | 24 引腳，SMD 表面貼裝 |
| 工作溫度 | -40° C~+85° C |
| 存儲溫度 | -40° C~+90° C |
| 電壓 | 3.0 V ~ 3.6 V DC |
| LNA 饋電 | 3.0 V ~ 3.3 V,<100 mA |
| 功耗3 | 90 mW |
| 2 x UART(LVTTL) | |
| 1 x 1PPS (LVTTL) |
注：1 信號質量良好且連續定位 2 輔助數據注入及時 3 CEP, 50% 4 靈敏度指標需確保信號強度為 -130dBm 時 CN0 為 41dB 5 外部匹配 LNA 以確保性能 6 1 小時統計值，不建議作授時應用 8 用戶可配置
